产品简介

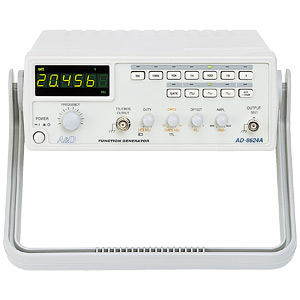

多功能发生器AD-8624A
3MHz的函数信号发生器
数字显示，内置的频率计数器
正弦波，三角波，方波，锯齿波，脉冲波，如斜波输出
直流偏移调整，可调节占空比
可以控制输出频率因外部电压的输入（VCF）
（输入电压0〜10V，输入阻抗10kΩ的±10％）
|
信号出力部 |
输出频率范围 |
0.3Hz〜3MHz的（7系列） |
|
输出波形 |
方波，正弦波，三角波，TTL输出，CMOS输出，脉冲波，斜波，变形正弦波 |
|
|
输出幅度 |
最大20Vpp（开路时），最大10Vpp（当50Ω终端） |
|
|
输出频率精度 |
取决于柜台精度 |
|
|
输出阻抗 |
50Ω±10％ |
|
|
衰减器（衰减） |
-20dB±1dB的 |
|
|
DC偏置 |
±10V（开放时），±5V（当50Ω终端） |
|
|
占空比 |
连续直到20％至80％的变量（在1MHz的） |
|
|
正弦波 |
失真率 |
小于1％（0.3Hz〜200kHz的） |
|
方形波 |
上升和下降时间/对称 |
为100ns或更少（在最大输出，50Ω终端时）/±2％（0.3Hz〜100kHz的） |
|
三角波 |
线性 |
超过98％（0.3Hz〜100kHz时）/ 95％以上（在100kHz〜3MHz的） |
|
TTL出力 |
输出电压/上升和下降时间 |
3Vpp更多/25ns的或更少 |
|
CMOS出力 |
输出电压/上升和下降时间 |
在4Vpp±1Vpp典型〜14.5Vpp±0.5Vpp的范围内可调/120ns的或更低 |
|
周波数カウンター部 |
显示 |
6位LED显示（显示位数：5位，EXT在INT时，6位数字） |
|
测量范围 |
0.3Hz〜3MHz的（INT），5HZ〜500MHz的（EXT） |
|
|
时基 |
振荡频率为10MHz |
|
|
灵敏度 |
35mVrms（5HZ〜100MHz的），45mVrms（100MHz的150MHz的〜） |
|
|
最大输入等级 |
150Vrms |
|
|
输入阻抗 |
约1MΩ，150pF的 |
|
|
仕様保証温湿度範囲 |
23±5℃、80%RH以下（結露しないこと） |
|
|
電源 |
電圧・周波数：AC100V±10%、50Hz/60Hz、消費電力：約25W（約32VA） |
|
|
外形寸法 |
218（W）×84（H）×261（D）㎜（突起部含まず） |
|
|
本体質量 |
約2.1kg |
|
|
付属品 |
電源ケーブル1本、出力ケーブル（BNC－ワニロクリップ）1本、取扱説明書 |
|
